グレート・イースタン 2
S. S. Great Eastern as a Leviathan 2



 かつて掲示板に連載した「グレート・イースタン」に連動して、写真や図面を掲載しています。
 現在本文は読めない状態です。




boarding the crunk

外輪エンジン用クランクの搭載作業



illust of grand salon

グランド・サロンのエッチング画



photo of dining salon

ダイニング・サロンでの記念写真



 建造当時の漫画をいくつかご紹介

cartoon over the horizon

水平線のかなたまで
cartoon too long

地球の丸みに沿って
cartoon ice-breaker

砕氷船にもなる
cartoon ram-head

敵の城だって真っ二つ

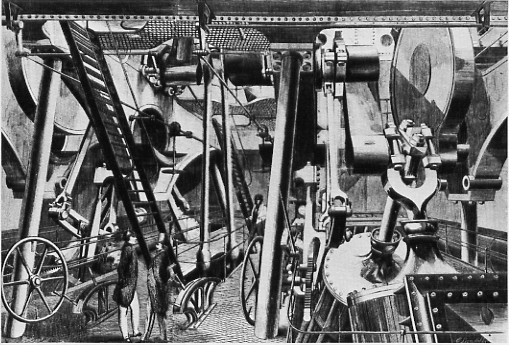

paddle engine

外輪エンジン室内のイラスト

 2基のオッシレイト・エンジンが、クランクピンを共有している。

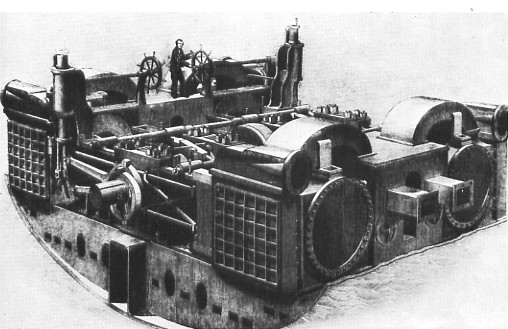

screw engine

スクリュー・エンジンのカット図

 水平対向の4汽筒エンジンだが、形式としては直動機関で、ピストンの両側に蒸気を作用させ、ピストン・ロッドで動力をシリンダー外へ出し、クロスヘッドを介してコネクティング・ロッドへ接続してクランクを回す。



his last photo

完成直前、煙突の前で記念撮影するブリュネル

 彼はこの直後に倒れ、半月後に亡くなった。



salon in storm

嵐にもまれ大きく傾くグランド・サロン

 相当に人間などが小さく描かれ、部屋の大きさが誇張されている。



rolling saloon

反対側へ大きく傾くグランド・サロン
